Rohrformstücke   -   Behälterbau   -   Offshore-Konstruktionen   -   Maschinenbau

Bleche Zuschneiden



CNC gesteuert

Autogen / Plasma-Brennschnitt

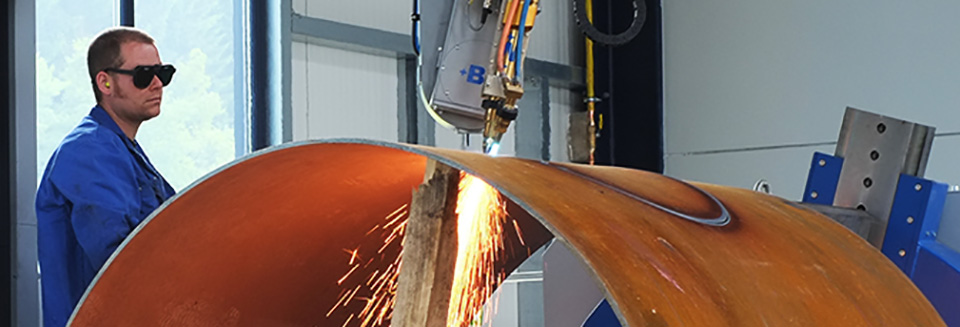

Rohre Zuschneiden



CNC gesteuert

Autogen / Plasma-Brennschnitt



Schnittmöglichkeit jeder denkbaren Geometrie für Rohr- durchmesser von DN 100 bis DN 2000 x 13 m

Wanddicken bis 60 mm



z.B. T-Stück Konturen

- Stutzenrohranschlüsse

- Stutzendurchdringungen

- Segmentschnitte

- Endenbearbeitungen usw.



Alle Schnitte mit direkter Anarbeitung von optimalen Schweißfasen mit gleichbleibendem Öffnungswinkel





Biegearbeiten



1 Häusler-Biegewalze - 2,0 m Walzlänge

- zylindrische Rohrschüsse li. Durchm. 580 – 3.000 mm

- Wanddicken kalt bis 60 mm



- konische Rohrschüsse      li. Durchm. 350 – 3.000 mm

- Wanddicken kalt bis 60 mm

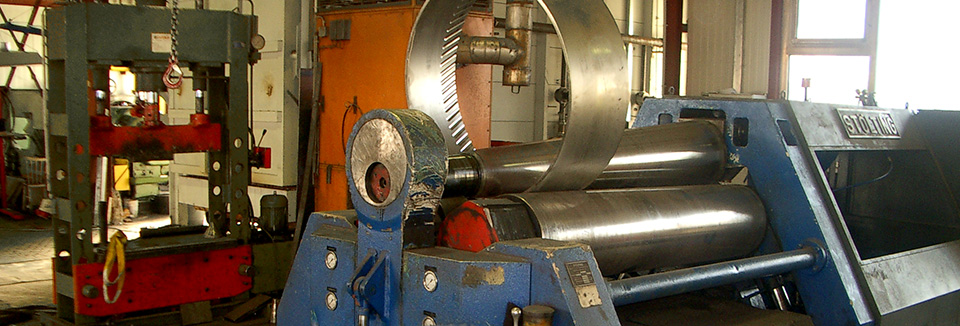

1 Stölting-Biegewalze - 1,6 m Walzlänge

- speziell zum Konischbiegen mit gasnitrierten Ober- und

  Unterwalzen

- Konen auf li. Durchm. 210 x 20 mm

- zylindrische Rohrschüsse li. Durchm. 210 – 3.000 mm

- Wanddicken        kalt bis 20 mm

                              warm bis 35 mm



1 Schäfer-Biegewalze - 2,50 m Walzlänge

- zylindrisch und konisch bis 25 mm



2 diverse Biegewalzen

- zylindrisch u. konisch

- Durchm. 100 – 500 mm

- Wanddicken 2 – 5 mm





Schweißarbeiten



4 UP Schweißautomaten - Arbeitslänge 4 m

für Innen- u. Außenschweißung

sowie Rundnahtschweißung bis Durchm. 3000

mit Bildschirmüberwachung



MAG (Schutzgas) Schweißautomaten

WIG  (Inertgas)    Schweißautomaten

Elektrisch Hand    Schweißautomaten





Endenbearbeitung



1 Autogen- / Plasma-Brennanlage

mechanische Bearbeitung auf Spitzendrehbank

und Karussellmaschinen





Wärmebehandlungsanlage



1 Glühofen

li. Weite 1600 x 1600 x 5000 mm





Prüfarbeiten



zerstörungsfreie Prüfungen

FE  (Farbeindring-Verfahren)

MP (Magnetpulver-Verfahren)

Röntgen

US-Flächen- und Nahtprüfungen

extern / intern Fa. Ferrotest Kreuztal



zerstörende Prüfungen

extern Zentrallabor Siegerland





Planung/Entwurf

CAD-Zeichnungserstellung

konstruktive Lösungen

Komponentenberechnungen nach AD-Regelwerk

und ANSI über Original TÜV Software
